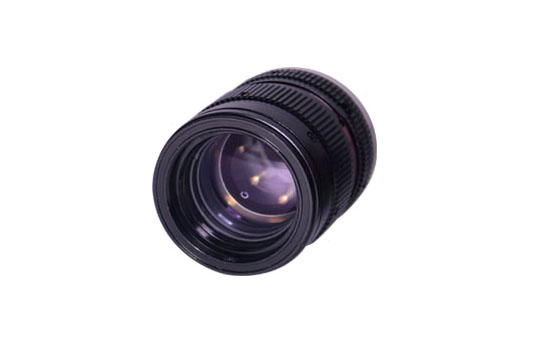

LL-16MP-5MP
LL-16MP-5MP
中心與周邊成像優異 特有的30o水平寬視野設計
焦點距離（mm) | 16mm | ||||||
像面大小 | 2/3" | ||||||
成像範圍 | 0.1m- ∞ | ||||||
光圈範圍 | F2.0-F16 | ||||||
使用波長域 | 400-700nm | ||||||
視場角 | 水平 | 2/3" | 30.5° | 1/1.8" | 25.1° | 1/2" | 22.4° |
垂直 | 23.1° | 18.9° | 16.9° | ||||
對角 | 37.7° | 31.2° | 27.8° | ||||
畸變率 | 2/3" | 0.08%@y=5.5mm | |||||
1/1.8" | 0.06%@y=4.5mm | ||||||
1/2" | 0.07%@y=4.0mm | ||||||
光學后焦 | 14.30mm | ||||||
操縱 | 對焦：手動（固定螺絲） | ||||||
光圈：手動 (固定螺絲） | |||||||
外形大小（DXL) | ￠34.5mmX41.5mm | ||||||
濾光鏡規格 | M30.5 P=0.5mm | ||||||
工作溫度 | -20℃－+60℃ | ||||||
接口 | C型 | ||||||
Working Distance | Optical Magnification | Extension Ring | Field Of View(mm) | |||||
2/3" | 1/1.8" | 1/2" | ||||||
（mm） | （mm） | H | V | H | V | H | V | |
900 | 0.018X | — | 497.0 | 371.4 | 405.5 | 303.4 | 360.0 | 269.5 |
850 | 0.019X | — | 469.8 | 351.1 | 383.3 | 286.8 | 340.3 | 254.8 |
800 | 0.020X | — | 442.7 | 330.8 | 361.2 | 270.2 | 320.7 | 240.0 |
750 | 0.021X | — | 415.5 | 310.5 | 339.0 | 253.6 | 301.0 | 225.3 |
700 | 0.023X | — | 388.4 | 290.1 | 316.8 | 237.0 | 281.3 | 210.5 |
650 | 0.024X | — | 361.2 | 269.8 | 294.6 | 220.4 | 261.6 | 195.8 |
600 | 0.026X | — | 334.0 | 249.5 | 272.5 | 203.8 | 241.9 | 181.0 |
550 | 0.029X | — | 306.9 | 229.2 | 250.3 | 187.2 | 222.2 | 166.3 |
500 | 0.031X | — | 279.7 | 208.9 | 228.1 | 170.6 | 202.5 | 151.5 |
450 | 0.035X | — | 252.6 | 188.6 | 205.9 | 154.0 | 182.8 | 136.8 |
400 | 0.039X | — | 225.4 | 168.3 | 183.8 | 137.4 | 163.1 | 122.0 |
350 | 0.044X | — | 198.2 | 147.9 | 161.6 | 120.8 | 143.4 | 107.3 |
300 | 0.050X | — | 171.1 | 127.6 | 139.4 | 104.2 | 123.7 | 92.5 |
250 | 0.061X | — | 143.9 | 107.3 | 117.2 | 87.6 | 104.0 | 77.8 |
200 | 0.074X | — | 118.9 | 89.2 | 97.3 | 71.6 | 86.5 | 64.9 |
150 | 0.097X | — | 89.6 | 66.7 | 72.9 | 54.4 | 64.6 | 48.3 |
100 | 0.139X | 0.5 | 63.3 | 47.5 | 51.8 | 38.1 | 46.0 | 34.5 |
◆ 適合于工業自動化.機器視覺.安防等高畫質圖像處理
◆ 對應五百萬像素工業用高性能攝像機
◆ 高解析度充分發揮在像質處理過程中的高精密優勢
◆ 低畸變率，實現焦距范圍內的高性能光學像質
◆ 緊湊.堅固的機構設計，具有高度的防震性能
◆ 特有的30o水平寬視野設計
◆ 高解像力，利用廣域高峰設計，實現普通CCTV鏡頭不能達到的近攝性能
