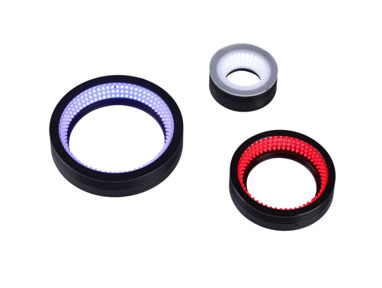

環形光源LL-LRS系列（10 o、20 o、30 o）
環形光源LL-LRS系列（10 o、20 o、30 o）
產品特點：以不同照射角度、不同顏色組合直接照射在被測物體上，可避免照射陰影現象，突顯成像特征，可結合漫射板使用，使光線更為均勻、柔和。
◆ 型號說明 | |
LL-LRS 70 X 10 - M ① ② ③ ④ ⑤ | ① 環形低角度光源 ② 外徑，單位為mm ③ 任選其中一種顏色，例如紅色型號：LL-LRS70R10 ④ 發光角度，光線與水平夾角，單位為度 ⑤ M代表光源帶漫射板，不帶M則無漫射板 |
光源類型 | 型號 | 功率R（W） | 功率 W/G/B（W） | 電壓(V) |
特低角度環狀光源 | LL-LRS70X10 | 3.6 | 3.9 | 24 |
LL-LRS70X20 | 3.6 | 3.9 | 24 | |
LL-LRS100X10 | 5.18 | 6.27 | 24 | |
LL-LRS100X20 | 5.18 | 6.27 | 24 | |
LL-LRS132X20 | 5.99 | 6.54 | 24 | |
30度環狀光源 | LL-LRS50X30 | 2.304 | 2.45 | 24 |
LL-LRS74X30 | 3.36 | 3.6 | 24 | |
LL-LRS90X30 | 4.2 | 5.2 | 24 | |
LL-LRS100X30 | 4.2 | 5.2 | 24 | |
LL-LRS120X30 | 10.83 | 11 | 24 | |
LL-LRS132X30 | 7.38 | 7.99 | 24 | |
LL-LRS150X30 | 8.54 | 10.33 | 24 | |
LL-LRS180X30 | 9.59 | 11.34 | 24 | |
LL-LRS208X30 | 10.87 | 13.59 | 24 |
應用范圍：
● 半導體產品外觀字符檢測
● PCB電路基板檢測
● 產品包裝外觀、標簽檢測
● 藥丸破損、缺少檢測
● 球形物體照明
● 集成電路印字檢測
應用案例
檢測項目：半導體產品外觀字符檢測

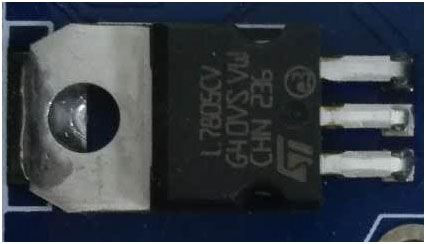

（實物圖）

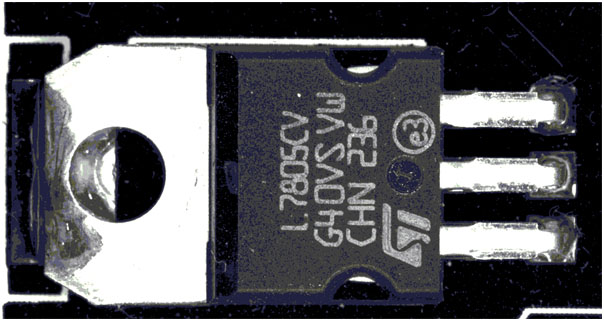

（環形光效果圖）
使用環形光照射方式，元器件表面的字符，對比度高

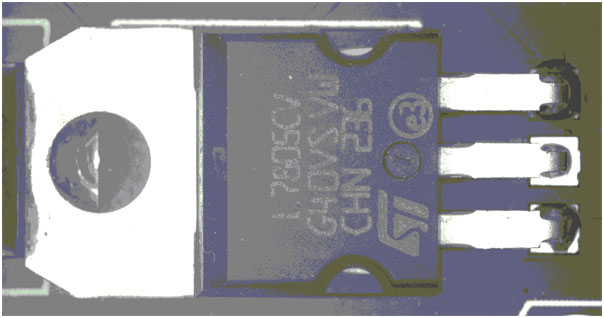

（同軸光）
使用同軸光照射方式，字符對比度較低
產品特點：
以不同照射角度、不同顏色組合直接照射在被測物體上，可避免照射陰影現象，突顯成像特征，可結合漫射板使用，使光線更為均勻、柔和。

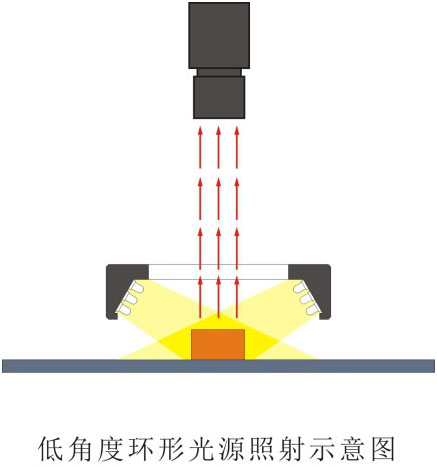

打光方式：
